频谱分析仪显示CRT改TFT

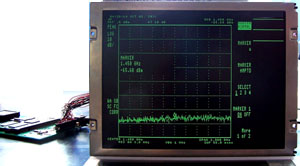

本项目采用直接读取前端显存的方法。将原频谱分析仪的HY62256的显存引线直接接入双端口RAM IDT7007的一端,将另一端以只读的方式接在可驱动TFT的控制板(本方案采用S3C2410模块)的总线上。内存读与写各自分开互不干扰,最后在本例中实现32KBYTE数据被高速反复读取显示,在640×480的液晶屏上每秒可达18祯,未出现图象拖尾与停滞现象,很好的完成显示转换。 注意此例中要求转换速度高,读取数据量大,要求转换的控制器主频高,布线要遵照高频布线规则。
|
|
|
