地质水文信息远程监控系统
该系统由中心数据处理机、野外采样编码、控制发送机及各类探头组成。中心机和野外机之间利用多种通讯方式,远距离传送数据,野外机和个探头之间,通过分线器,以有线方式联系、控制。
该系统经过工程实践,具有先进性、可靠性、安全性。通过中国测试技术研究院计量器具产品性能试验。
将测量环境中水位、流量、雨量、蒸发量、湿度、位移、淤泥、温度、湿度、水质等信息采集并进行数字转换。通过适宜的传输方法(1.短信息
2.GPRS(CDMA)无线-有线IP+Internet网. 3.CSD无线数据通讯.
4.光纤通讯. 5.卫星通讯.)将指令发到野外机将结果发回中心机。实现远距离无人监控测量和灾害预报。
水系统探头主要技术指标与功能
探头名称 |
技术指标 |
仪器功能 |
备注 |
全自动水位探头 |
输入电压:5V
输出电压:0~5V 4~24ma 线形度:>99.0%
单向测量精度:3~5‰ 测程:0~20M范围内可设置 |
测量河流(溪沟、湖泊)等地表水和地下水位变化值 |
小测程为浮子式,大测程为压力式 |
流量计 |
输入电压:5V
输出电压:0~5V 线形度:>99.0%
单向测量精度:3~5‰ 测程:0~2M范围内可设置 |
测量通过堰口的水流量 |
- |
自动温度探头 |
输入电压:5V
输出电压:0~4V 测量范围:-20℃~60℃
绝对精度:±0.5℃ |
测量地表等地表水、地下水和空气的温度 |
- |
淤积量自动测试 |
输入电压:5V
输出电压:0~5V 测程:0~100mm
仪器分辨率:5‰ |
测量河流湖泊淤积物或堆积物的厚度变化 |
完成控制动作才能测量 |
钙华沉积速率自动检测仪 |
输入电压:5V
输出电压:0~5V 测程:0~5mm
测量精度:0.1~0.01mm 仪器分辨率:5‰ |
测量钙华沉积或剥蚀厚度变化情况 |
完成控制动作才能测量 |
水体PH自动测量仪 |
输入电压:5V
输出电压:2.5~5V 测程:2~12PH
测量精度:0.1~0.2PH 仪器分辨率:5‰ |
测水体PH值 |
完成控制动作才能测量 |
Ca+2、Mg+2含量自动测量仪 |
测程:0~1999ppm
测量精度:15%*-R |
测水中Ca+2、Mg+2含量 |
完成控制动作才能测量 |
HCO3-1含量自动测量仪 |
测程:0~1999ppm
测量精度:15%*-R |
测水中HCO3-1含量 |
完成控制动作才能测量 |
蒸发量自动测量仪 |
输入电压:5V
输出电压:0~5V 测程:0~10mm
测量精度:0.1mm |
测定水体自然蒸发量 |
- |

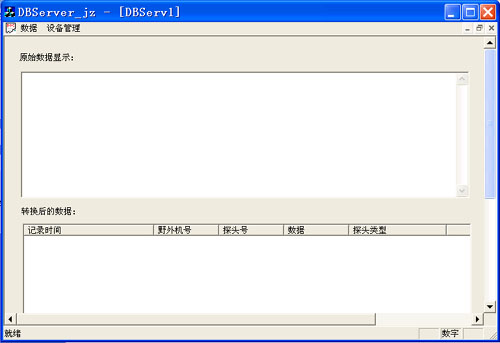

野外机采用MSP440F芯片,将各种模拟量通过芯片自带的8位12位A/D转化成为数字量,转换精度高。对流量计算可分别采用三角堰、矩形堰、巴歇尔槽和流速断面流量法。可根据现场通讯情况完成数据的远程传输。终端中心机综合所得数据,最终成为测量信息数据库。电源也可采用太阳电池板,实现无人无外接电源测量。并可自动拨号报警,实现水文监测和灾情预警。附部分计算公式程序以供有兴趣者参考。
下载:地质水文信息远程监控测值计算.c
|
