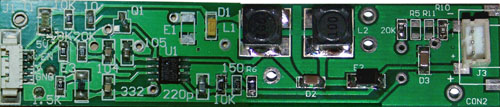

通用LED背光恒流源

 该产品为led背光灯电源供电装置。可为提供的所有LED背光的液晶屏提供电流驱动。

一、优点：
1、由于是电流驱动，因此能够根据LED的数量自动调整输出电压，有效的保护和延长了LED灯的使用寿命。因此比起固定电压驱动方式更加安全、可靠，实验测试该模块在驱动12V的背光灯后无需任何调整可直接驱动6.6V背光灯，试验说明模块电压有自动调节性。
2、输入电压范围宽，输入电压波动对输出无影响。最低4.8伏最高14伏，可涵盖5伏、6伏、9伏、12伏、7.2伏、10.8伏各种开关电源、干电池、锂电池组合，可直接供电无需转换。
3、可开关和调节亮度。
4、物美价廉，电磁干扰小。比传统CCFL荧光灯逆变器价格低，同时没有高压电磁干扰，同时自身芯片产热热量很小。
二、工作状态
输入电压 Vin : 5V~14V
输出电压 Vout: <30V
输出功率 Wout: <5W
三、尺寸大小

尺寸：95X20mm
四、接脚定义
输入接脚定义：
1— 电源 5V
2— 使能 EN 高电平工作，低电平不工作 不接时内部自动上拉为高
3— 调光 J 低电平为最亮状态，高电平为最低状态 不接时内部自动上拉为低
4— 接地 GND
5— 空脚
6— 空脚
输出接脚定义：
“+”--LED正极
“-”—LED负极
五、型号说明
名称_¬¬电压（3个数字）+电流（3个数字）
如:LEDBL_196060 代表19.6V60毫安
LEDBL_102140代表10.2V140毫安
